物联网的三层体系结构

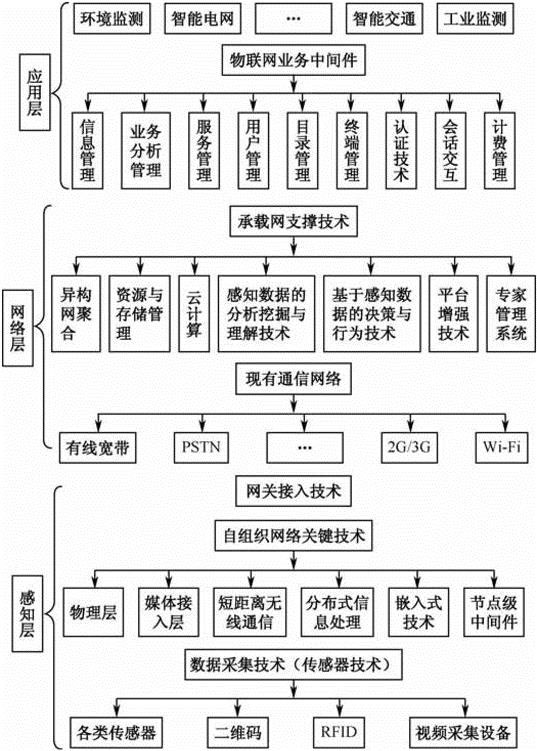

　　尽管在物联网体系结构上尚未形成全球统一规范，但目前大多数文献将物联网体系结构分为三层，即感知层、网络层和应用层。感知层主要完成信息的采集、转换和收集，网络层主要完成信息传递和处理，应用层主要完成数据的管理和数据的处理，并将这些数据与行业应用相结合。

　　物联网三层体系结构-感知层

　　感知层犹如人的感知器官，物联网依靠感知层识别物体和采集信息。感知层包括信息采集和通信子网两个子层。以传感器、二维码、条形码、RFID、智能装置等作为数据采集设备，并将采集到的数据通过通信子网的通信模块和延伸网络与网络层的网关交互信息。延伸网络包括传感网、无线个域网（WPAN）、家庭网、工业总线等。感知层的主要组成部件有传感器和传感器网关，包括多种发展成熟度且差异性很大的技术，如二维码技术、RFID技术、温/湿度传感、光学摄像头、GPS设备、生物识别等各种感知设备。在感知层中目前嵌入有感知器件和射频标签（RFID）的物体形成局部网络，协同感知周围环境或自身状态，并对获取的感知信息进行初步处理和判决，以及根据相应规则积极进行响应，同时，通过各种接入网络把中间或最终处理结果接入到网络层。

　　物联网三层体系结构-网络层

　　网络层犹如人的大脑和中枢神经。感知层获取信息后，依靠网络层进行传输。目前网络层的主题是互联网、网络管理系统和计算平台，也包括各种异构网络、私有网络。网络层由各种无线/有线网关、接入网和核心网，实现感知层数据和控制信息的双向传送、路由和控制。接入网包括AD、OLT、DSLAM、交换机、射频接入单元、2G/3G蜂窝移动接入、卫星接入等。核心网主要有各种光纤传送网、IP承载网下一代网络（NGN）、下一代互联网（NGI）、下一代广电网（NGB）等公众电信网和互联网，也可以依托行业或企业的专网。网络层包括宽带无线网络、光纤网络、蜂窝网络和各种专用网络，在传输大量感知信息的同时，对传输的信息进行融合等处理。

　　物联网三层体系结构-应用层

　　应用层是物联网和用户（包括人、组织和其他系统）的接口，能够针对不同用户、不同行业的应用，提供相应的管理平台和运行平台并与不同行业的专业知识和业务模型相结合，实现更加准确和精细的智能化信息管理。应用层应包括数据智能处理子层、应用支撑子层，以及各种具体物联网应用。支撑子层为物联网应用提供通用支撑服务和能力调用接口。数据智能处理子层是实现以数据为中心的物联网开发核心技术，包括数据汇聚、存储、查询、分析、挖掘、理解以及基于感知数据决策和行为的理论和技术。数据汇聚将实时、非实时物联网业务数据汇总后存放到数据库中，方便后续数据挖掘、专家分析、决策支持和智能处理。

　　物联网的应用可分为监控型（物流监控、环境监测）、查询型（智能检索、远程抄表）、控制型（智能交通、智能家居、智慧路灯）、扫描型（手机钱包、高速公路不停车收费）等，既有行业专业应用，也有以公共平台为基础的公共应用。在处理子层提供存储和处理功能，表现为各种各样的数据中心以中间件的形式采用数据挖掘、模式识别和人工智能技术，提供数据分析、局势判断和控制决策等处理功能。云计算的“云端”就在处理子层，主要通过数据中心来提供服务；最上层的应用层建立不同领域中的各种应用。
