详解NB-IoT网络架构

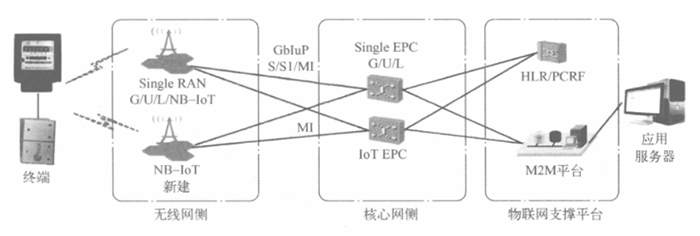

　　NB-IoT整体网络架构主要分为5部分：终端侧、无线网侧、核心网侧、物联网支撑平台及应用服务器，网络结构如下图。

　　其中终端侧包括实体模块（如水表、煤气表）、传感器、无线传输模块。

　　无线侧包括两种组网方式，一种是Single RAN（Single Radio Access Network，整体式无线接入网），其中包括2G/3G/4G以及NB-IoT无线网；另一种是NB-IoT新建。

　　核心网侧网元包括两种组网方式，一种是整体式的演进分组核心网（Evolved Packet Core，EPC）网元，包括2G/3G/4G核心网；另一种是物联网核心网。

　　物联网支撑平台包括HLR（Home Location Register，归属位置寄存器）、PCRF（Policy Control and Charging Rules Function，策略控制和计费规则功能单元）、M2M（Machine to Machine，物联网）平台。

　　终端侧主要包含行业终端与NB-IoT模块，其中，行业终端包括：芯片、模组、传感器接口、终端等，NB-IoT模块包括无线传输接口软SIM装置、传感器接口等。

　　无线网侧作为通道，计划采用多模设备逐步开通NB-IoT、eMTC及FDD-LTE多模网络，通过新建实现。

　　核心网侧通过 IoT EPC网元，以及GSM、UTRAN、LTE共用的EPC，来支持NB-IoT和eMTC用户接入；核心网负责移动性、安全、连接管理，支持终端节能特性，支持拥塞控制与流量调度以及计费功能。

　　业务平台有自有平台，也可以接入第三方平台，支持应用层协议栈适配，终端设备、事件订阅管理、大数据分析等。

　　上述整体网络架构解决方案可分两阶段进行：

　　第一阶段，实现端到端服务：终端侧、无线测、核心网、应用平台的无缝连接，积累物联网端到端综合解决方案的经验。

　　第二阶段，积累业务运营经验：通过核心网与业务支撑系统（Business and Operation Support Systen，BOSS）的对接、核心网与物联云平台的对接、业务支撑网与物联云平台的对接、物联云平台与应用服务平台的对接、网管与现网的融合等，积累业务运营的实践经验。
