物联网系统感知层拓扑结构的类型

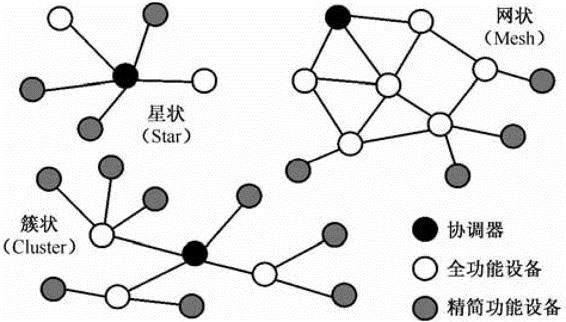

　　ZigBee支持星状、簇状、网状三种网络拓扑，ZigBee标准规定一个单一网络最多可容纳65536个节点，可依据不同形态的WSN加以灵活运用。ZigBee以其网络拓扑特性与成本优势可以作为Wi-Fi以及RFID的中介。

　　目前ZigBee SmartEnergy 2.0标准已经和Wi-Fi整合，进一步应用再家庭智能电网领域，从而扩大了无线传感器网络的整合范围。ZigBee还可结合RFID的识别优势，以达到物品管理、追踪及定位等目的。ZigBee+RFID标签成本虽然较被动式高，但具有较长的传输距离、可调整危险区域的感应距离、可传输温度数据、可进行人员与物品定位管理等优点，最重要的是，RFID+ZigBee可同时监控庞大的标签数量。

　　星状拓扑网络结构由一个叫做PAN（Personal Area Network）主协调器的中央控制器和多个从设备组成，主协调器必须为一个完整功能的设备，从设备既可为完整功能设备也可为简化功能设备。在实际应用中，应根据具体应用情况，采用不同功能的设备，合理地构造通信网络。在网络通信中，通常将这些设备分为起始设备或者终端设备，PAN主协调器既可作为起始设备和终端设备，也可以作为路由器，它是PAN网络的主要控制器。在任何一个拓扑网络上，所有设备都有唯一的64位长地址码，该地址码可以在PAN中用于直接通信，或者当设备发起连接时，可以将其转变为16位的短地址码分配给PAN设备。在设备发起连接时，应采用64位的长地址码，只有在连接成功后，系统分配了PAN的标识符后，才能采用16位的短地址进行连接，因此短地址码是一个相对地址码，长地址码是一个绝对地址码。在ZigBee技术应用中，PAN主协调器是主要的耗能设备，而其他从设备均采用电池供电，ZigBee技术的星状拓扑结构通常应用在家庭自动化、PC外围设备、玩具、游戏以及个人健康检查等方面。

　　在网状拓扑网络机构中，同样也存在一个PAN主设备，但该网络不同于星状拓扑网络结构，在该网络中的任何一个设备，只要是在它的通信范围内，就可以和其他设备进行通信。网状拓扑网络结构能够构成较为复杂的网络结构，如网孔拓扑网络结构，这种网状拓扑网络结构在工业监测和控制、无线传感器网路偶、供应物资跟踪、农业智能化，以及安全监控等方面都有广泛的应用。一个网状网络的路由协议可以是基于Ad Hoc技术的，也可以是自组织式的和自恢复的并且再网络中各个设备之间发送消息时，可通过多个中甲设备中继的方式进行传输，即通常称为多跳的传输方式，以增大网络的覆盖范围。其中，组网的路由协议，再ZigBee网络层中没有给出，这样为用户的使用提供了更为灵活的组网方式。
